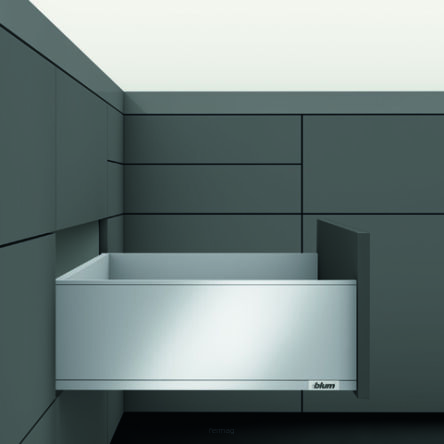

Szuflada z wysokim frontem - C
- Kod: B800-x4
- Producent: Blum
-

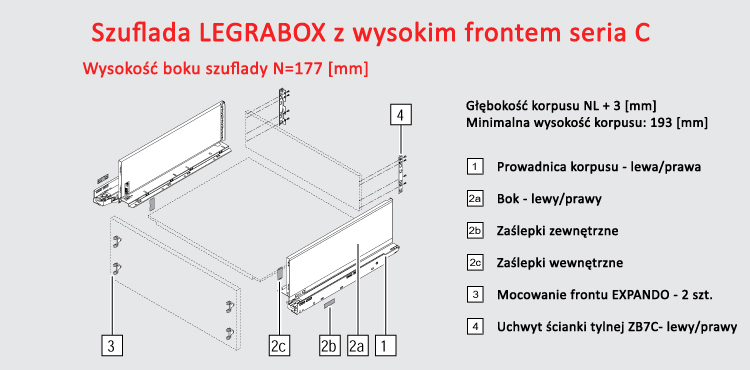

Szuflada z wysokim frontem - rysunek montażowy
Tip-On Blumotion do LEGRABOX - rysunek montażowy
Wykonanie:
Materiał boków: stal lub stal nierdzewna
Pokrycie: lakier lub stal nierdzewna
 |
 |
 |
 |
| P01M | P06M | P68M | G08 INOX |
Szuflada LEGRABOX Firmy Blum fascynuje prostą linią, gładkim bokiem i wyraźnymi liniami,które stanowią centralny element wzorniczy.
System mocowania EXPANDO T do cienkich frontów o grubości od 8 mm pozwala na realizację wyjątkowych projektów.
LEGRABOX posiada:
Zintegrowane, przełączalne BLUMOTION S do delikatnego i cichego zamykania, można łączyć z TIP-ON BLUMOTION lub SERVO-DRIVE
- TIP-ON BLUMOTION, łączy zalety mechanicznego wspomagania otwierania TIP-ON do mebli bez uchwytów ze sprawdzonym systemem hamowania BLUMOTION.
Delikatne naciśnięcie otwiera szufladę. Energiczne pchnięcie aktywuje funkcję TIP-ON, następnie BLUMOTION dba o ciche i delikatne zamknięcie
- SERVO-DRIVE to elektryczne wspomaganie otwierania. Krótkie naciśnięcie powierzchni frontu lub lekkie pociągnięcie za uchwyt wystarczy,
by szuflady otworzyły się dalej same.
O delikatne i ciche zamykanie dba BLUMOTION. Nie ma przy tym znaczenia, w którym miejscu i z jaką siłą zostanie dotknięty front.
- drogę hamowania dopasowaną automatycznie do wybranej technologii ruch
- regulację frontu w dwóch płaszczyznach (+/- 2 mm)
- wysokość:
boku 177,0 mm
szuflady 193,0 mm
Aby sprawdzić lub kupić konkretny podzespół, należy kliknąć w podświetlający się kod produktu.
Dobór elementów składowych szuflada z wysokim frontem:
|
Długość NL |
1. Prowadnica korpusu lewa/prawa |
2. Boki szuflady i zaślepki lewa/prawa |
3. Mocowanie frontu |
4. Uchwyt ścianki tylnej lewy/prawy |
|||
|
BLUMOTION S przestawny |
Lakier |
INOX |
EXPANDO |
EXPANDO T |
|||
|
40 kg |
70 kg | ||||||
|
270 mm |
750.2701S | 770C2702S | 770C2702I |
ZF7C70E2 |
ZF7C70T2 |
||
|
300 mm |
750.3001S | 770C3002S | 770C3002I | ||||
|
350 mm |
750.3501S | 770C3502S | 770C3502I | ||||
|
400 mm |
750.4001S | 770C4002S | 770C4002I | ||||
|
450 mm |
750.4501S | 753.4501S | 770C4502S | 770C4502I | |||
|
500 mm |
750.5001S | 753.5001S | 770C5002S | 770C5002I | |||
|
550 mm |
750.5501S | 753.5501S | 770C5502S | 770C5502I | |||
|
600 mm |
750.6001S | 753.6001S | 770C6002S | 770C6002I | |||
|
650 mm |
753.6501S | 770C6502S | 770C6502I | ||||
Dobór elementów składowych TIP-ON
|
TIP-ON BLUMOTION Zestaw |
TIP-ON BLUMOTION Synchronizacja |
||||
|
Długość NL |
Jednostka |
Waga szuflady |
6a.+6b. Zestaw |
Szerokość |
6d. Reling |
|
270-320 |
S0 |
<10 |
T60L.7040 |
>293 |
T60.1125W do przycięcia |
|
270-320 |
S1 |
10-20 |
T60L.7140 | ||
|
350-750 |
L1 |
<20 |
T60L.7340 | ||
|
350-750 |
L3 |
5-40 |
T60L.7540 | ||
|
350-750 |
L5 |
25-60 |
T60L.7570 | ||
 |
|
Dobór elementów składowych SERVO-DRIVE
|
