Szuflada wewnętrzna - M - z pełnym frontem

  • Dodaj recenzję:
  • Kod: B800-x6
  • Producent: Blum
Specyfikacja

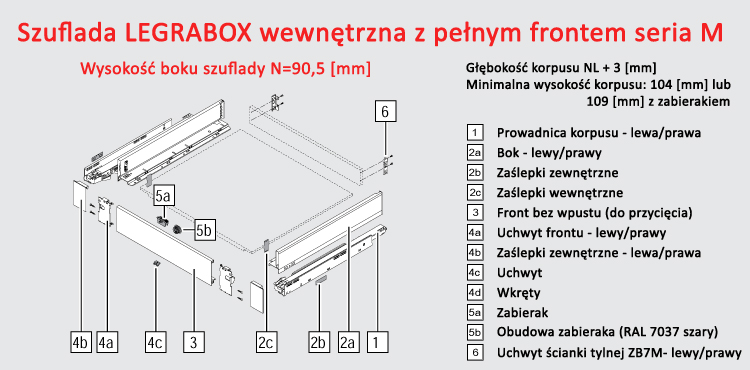

Szuflada wewnętrzna z pełnym frontem - rysunek montażowy

Tip-On Blumotion do LEGRABOX - rysunek montażowy






Wykonanie:
Materiał boków: stal lub stal nierdzewna
Pokrycie: lakier lub stal nierdzewna
P07 P10 P11 INOX

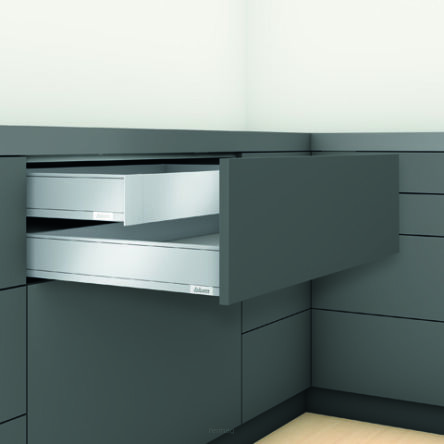

Szuflada LEGRABOX Firmy Blum fascynuje prostą linią, gładkim bokiem i wyraźnymi liniami,które stanowią centralny element wzorniczy.
System mocowania EXPANDO T do cienkich frontów o grubości od 8 mm pozwala na realizację wyjątkowych projektów.
LEGRABOX posiada:
Zintegrowane, przełączalne BLUMOTION S do delikatnego i cichego zamykania, można łączyć z TIP-ON BLUMOTION lub SERVO-DRIVE
 - TIP-ON BLUMOTION, łączy zalety mechanicznego wspomagania otwierania TIP-ON do mebli bez uchwytów ze sprawdzonym systemem hamowania BLUMOTION.
   Delikatne naciśnięcie otwiera szufladę. Energiczne pchnięcie aktywuje funkcję TIP-ON, następnie BLUMOTION dba o ciche i delikatne zamknięcie
 - SERVO-DRIVE to elektryczne wspomaganie otwierania. Krótkie naciśnięcie powierzchni frontu lub lekkie pociągnięcie za uchwyt wystarczy,
   by szuflady otworzyły się  dalej same.
   O delikatne i ciche zamykanie dba BLUMOTION. Nie ma przy tym znaczenia, w którym miejscu i z jaką siłą zostanie dotknięty front.
 - drogę hamowania dopasowaną automatycznie do wybranej technologii ruch
 - regulację frontu w dwóch płaszczyznach (+/- 2 mm)
 - wysokość:
       boku      90,5 mm
       szuflady 104,0 mm (109 mm z zestawem zabieraka)

Uwaga: W kolumnach zestawiono podzespoły(opisane w wierszach), które są niezbędnymi elementami danego rozwiązania szuflad
          Aby sprawdzić lub kupić konkretny podzespół, należy kliknąć w podświetlający się kod produktu.

Dobór elementów składowych - Szuflada wewnętrzna z pełnym frontem

Długość NL

1. Prowadnica korpusu lewa/prawa
(kpl)

2. Boki szuflady i zaślepki lewa/prawa
(kpl)

3. Front bez wpustu
(szt.)

4. Zestaw frontu
(kpl)

6. Uchwyt ścianki tylnej lewy/prawy
(kpl)

BLUMOTION S przestawny

Lakier

INOX

40 kg

70 kg

270 mm

750.2701S   770M2702S 770M2702I

ZV7.1043C01

Z17.0MS0

ZB7M000S

300 mm

750.3001S   770M3002S 770M3002I

350 mm

750.3501S   770M3502S 770M3502I

400 mm

750.4001S   770M4002S 770M4002I

450 mm

750.4501S 753.4501S 770M4502S 770M4502I

500 mm

750.5001S 753.5001S 770M5002S 770M5002I

550 mm

750.5501S 753.5501S 770M5502S 770M5502I

600 mm

750.6001S 753.6001S 770M6002S 770M6002I

650 mm

  753.6501S 770M6502S 770M6502I

Akcesoria:
5.(a+b) Zestaw zabieraka ZI7.0M07</strong

Dobór elementów składowych TIP-ON

TIP-ON BLUMOTION Zestaw

TIP-ON BLUMOTION Synchronizacja
zalecana od szerokości korpusu KB 600 mm

Długość NL
(mm)

Jednostka

Waga szuflady
całkowita
( kg.)

6a.+6b. Zestaw

Szerokość
korpusu LW
(mm)

6d. Reling

6c. Adapter

270-320

S0

<10

T60L.7040

>293

T60.1125W
do przycięcia
T60.00D
potrzeba dwie sztuki

270-320

S1

10-20

T60L.7140

350-750

L1

<20

T60L.7340

350-750

L3

5-40

T60L.7540

350-750

L5

25-60

T60L.7570



Dobór elementów składowych SERVO-DRIVE
