Zastosowanie:

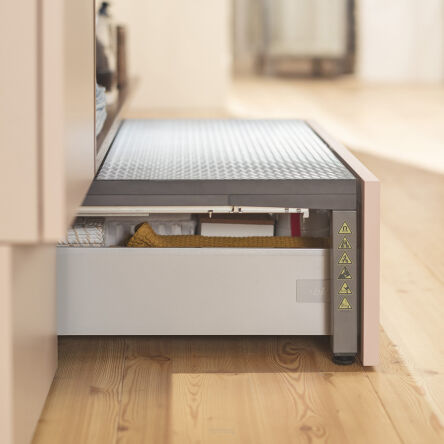

SPACE STEP Z95.4100 do szafki o bokach NL > 450 mm
SPACE STEP pozwala nie tylko zaprojektować wyższe szafki,
ale też zyskać nową przestrzeń użytkową w obszarze cokołu.
Elementy składowe zestawu:
1 - 2 x TANDEM 561Hxxx1B95 lewy/prawy
2 - 2 x profil pionowy
3 - 2 x łącznik profili
4 - 2 x stopki profilu pionowego
5 - 2 x uchwyty tackowe tylne
6 - 1 x łącznik frontu (magnes i płytka magnetyczna)
7 - 4 x dystans Blum*
8 - 2 x naklejka (informacje bezpieczeństwa i producenta)
14 x wkręty z łbem płaskim 4 x 15 mm
1 x instrukcja montażu
Wskazówki:
Maksymalne obciążenie systemu - 150 kg.
Zaleca się wykonanie SPACE STEP ze sklejki trójwarstwowej(3s) o grubości co najmniej 21 mm.
Powierzchnia stopnia musi być antypoślizgowa. Można stosować matę antypoślizgową, przytwierdzoną bezpośrednio do powierzchni stopnia, lub antypoślizgową płytę.
Do szuflady poniżej SPACE STEP należy zastosować prowadnice do obciążenia 30 kg lub 40 kg.
Dynamiczne obciążenie dla szuflady poniżej SPACE STEP wynosi 20 kg.
Uwaga:
Aby prawidłowo zamontować zestaw należy dokupić:
dowolną prowadnicę lub szufladę z systemów BLUM (Legrabox, Antaro, Movento lub Tandem)
profil poprzeczny Z95Q1040A
opcjonalnie
listwa dystansowa Z95D4100
